ESCUCHAR IMPRESIONANTE MUSICA EN DIRECTO FM DE MI AMIGO RADIO JAVILAN
AMIGOS PARA SIEMPRE DE TODOS LOS RADIO AFICIONADOS QUE ENTRAN EN EL SERVIDOR DE (AIKE-ACRA)"FRN" FREE RADIO.
FUENTE DE ALIMENTACIÓN CONSTRUIDA POR EA2CSO RAFA.
Comenzando por la izquierda, 3,32V..5,22V..12.0V (R) individual de 1,1 a 12V
INSTRUCCIONES DEL ARRANCADOR AUTOMATICO DEL PC
INTERFACES
DISEÑADO POR ANTÁRTIDA LUIS

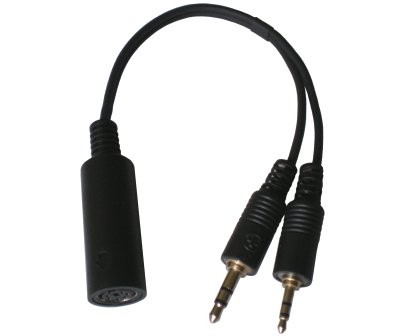

Conector hembra es para conectar al cable macho del interface simple por USB a un equipo> Adaptador ECL-Y02U a portatliles Kenwood
Descargar FRN cliente aquí <Al entrar, pulsar DOWNLOADS y a continuación pulsar en: FRN Client V. 2014 [003]
SERVIDOR: AIKE.NO-IP.ORG PUERTO:10024 SALA: A L F A C H A R L I
SITIO PERFECTO PARA LAS COMUNICACIONES DE LOS RADIO AFICIONADOS
Descargar directamente en Android 6 o superior
EA2CSB-OS INVITO QUE DESCARGUÉIS"FRN" Y ENTRÉIS EN NUESTRO SERVIDOR DE RADIO.
Servidor: aike.no-ip.org Puerto: 10024 Sala: A I K E - A C R A
Descargar FRN cliente aquí <Al entrar, pulsar DOWNLOADS y a
continuación pulsar en: FRN Cliente v. 2014 (003)
EA2CSB-PEDRO-ESTA FUE MI HERRAMIENTA DE TRABAJO EN TRASPORTES PESA, "TODA UANA VIDA"
*************************************************
SOCIOS DE AIKE-ACRA (ARRASATE-MONDRAGON)
Pedro Aike 01 Arrasate-Mondragon-Guipuzcoa España
Oskar Aike 11 Arrasate-Mondragon-Guipuzcoa España
Gotzon Aike 09 Arrasate-Mondragon-Guipuzcoa España
Aitor Aike 35 Arrasate-Mondargon-Guipuzcoa Españ
Miguel Angel Aike 36 Arrasate-Mondragon-Guipuzcoa España
Roberto Aike 45 Arrasate-Mondragon-Guipuzcoa España
Alberto Aike 46 Arrasate-Mondragon-Guipuzcoa España
SIN COMPLETAR
SIMPATIZANTES DEL SERVIDOR > AIKE< SALA: A L F A C H A R L I
EA2CSB AIKE O1 ATILA PEDRO ARRASATE-MONDRAGON Spain
Arturo Zulunorte-Velilla del Río Carrión-Palencia-Spain
Carlos 30Ek-Velilla del Río Carrión-Palencia-Spain
Martin X-Ray-32- Pontevedra-Galicia-Spain
Manolo HGT-Santiago de Compostela-a Coruña-Galicia-Spain
Loren X-Ray 02-Ciudad Real-Spain
José Howar-Pontevedra-Galicia-Spain
Ramón E.I.G.-01 Radiogavilan La Vitoria-Canarias-Venenzuela
Salvador X-Ray 07- Palma de Mallorca-Spain
Miguelo XB-10 Norte de Tenerife-Spain
Lorenzo X-Ray-16-ea4flz Talavera la Nueva-Toledo-Spain
Andres ANDY- Oviedo-Asturias-Spain
Diego TITANIUM-Darroca-Zaragoza-Spain
Alberto ALBERTY-Oviedo- Spain
José Antonio EA2CZK Chucho,Antzuola-Spain
Fernando EA3HAG Capellades - CAN MANSIO-Spain
Luna MLSR
Rudere CX2DAL-Rudy 1 La Paz - km 19 Uruguay
Jorge GPS-037-Asturias
Karlos EB2DEG-Oñati-Olakua-Spain
Rubén Planeta X - Vitoria - Av. Gasteiz-Spain
Javier EA1GDM- Soria – Almazán – IN81RL Spain
Rafa EA2CSO-CB-Arrasate-Guipúzcoa-Spain
Andres EC1DNK-Oviedo-Asturias-Spain
Ana AMATISTA-San Isidro-Buenos Aires-Argentina
Enrique ESPARTACO-Elche-Carrus Spain
Pepe Polar1- Arrasate-Mondragón-Euskadi- Spain
Haitorman AGUILA 5-Arrasate-Mondragón-EUSKADI- Spain
Marcopolo 30V02 - Vitoria - Gasteiz - Spain
Benito GBC-06-AT, Bnatals-Salamanca-Norte-Spain
Luis EA1GET-Santander-España Spain
Txema RADIO-A.F-Sestao Pais Vasco-Margen Izquierda Spain
Oskar EA2EAL- Aike 11 Arrasate-Mondragon Spain
Txema RADIO-AF-Bilbao-Sestao Pais Vasco-Margen Izquierda Spain
Luis ANTARTIDA-- - Asturias centro Spain
Pedro Lorquino-Lorca-Murcia Spain
FRN Cliente V. 2014 [003]
Como instalar FRN y normas de utilización Radio Aficionados
Descargar FRN cliente aquí <Al entrar, pulsar DOWNLOADS, SALDRA UNA SEGUNDA PAGINA QUE PONE DOWNLOAD>>FRN Client V. 2014(003) pulsas en este sitio, Pulsar guardar, se descargara en tu escritorio.
En el escritorio se tendrá que pulsando OK para instalarlo, en esta casilla pone Ingles, escoges Español si no sale para poner Españo darle OK que al final ya te pedira en que idioma lo deseas, te pedirá donde lo quieres guardar, al completar se abrirá el programa con el formulario que se indica a continuación.
Free Radio Netwoork
Al terminar de instalar el programa, rellenar el formulario que se visualiza automáticamente, y al fondo solicitar CLAVE en uno o dos minutos te la mandan por el correo que as puesto en el formulario, copiar y pegar en la casilla y aceptar (Hecho)
Rellenar el Servidor y puerto puesto a continuación.
Servidor: aike.no-ip.org Puerto: 10024 Sala: A L F A C H A R L I
Al conectarse si aun no estas aceptado, te pedirá el e-mail que as anotado en el formulario, mándalo por el correo que te lo notifica en la pantalla,o en esta pagina en contactos, y añade cual es tu zona, y que deseas ser aceptado en el Servidor.- Esto solo cundo esta cerrado.
ea2csb@hotmail.com
De momento esta cerrado, será temporal,es conveniente mandar notificación de tu correo aun que esté abierto por si en cualquier momento se tiene que cerrar temporalmente.
Te esperamos.
NORMAS
1º ES NECESARIO TENER MICRÓFONO PARA ESTE SISTEMA
2º EL RESPETO MUTUO, SIN COMENTARIOS QUE PUEDAN MOLESTAR HA CUALQUIER OTRO RADIO AFICIONADO
3º EL SENTIDO COMÚN
4º EN LAS SALAS QUE HAY RADIO ENLACES Y PARA QUE LOS COMPAÑEROS QUE HAY VIA RADIO PUEDAN PARTICIPAR EN EL QSO ES NECESARIO DEJAR UNOS ESPACIOS COHERENTES DE APROXIMADAMENTE 6 SEGUNDOS.
5º EN EL SERVIDOR DE AIKE NO HAY NORMAS ADICIONALES, SOLO LOS ESPACIOS REQUERIDOS Y EL BUEN COMPORTAMIENTO COMO UN BUEN RADIO AFICIONADO.
6º EN LA SALA PRIVADO, SOLO ES PARA CHARLAS PRIVADAS DE INVITACION POR OTRO COMPAÑERO, O PARA QUE TU LE INVITES A UNA CHARLA PRIVADA.
7º LA SALA TEST ES PARA QUE HAGAS TUS PRUEBAS,(PARA COMPROBAR SI NO SATURAS Y ACOPLES MICRO EN LAS SALAS.(GRACIAS)
8º ES NECESARIO PONER EN EL FORMULARIO TU NOMBRE Y QRZ Y TU LOCALIDAD.
9º EN SALA EA2 SPAIN., EN ESTA SALA SOLO SE PUEDE TRASMITIR CON INDICATIVO, TENDRÁN QUE ESTAR DADOS DE ALTA EN QRZ.COM.
ULTIMO: LOS CROSSLINK, PARA CONEXIÓN DE OTROS SERVIDORES DISTINTOS AL NUESTRO, NO SERAN PERMITIDOS. SALVO AUTORIZACIÓN ESPECIAL DEL ADMINISTRADOR.
CUANDO SE TENGA CERRADO EL SERVIDOR: LOS DE OTROS SERVIDORES VISITANTES QUE ESTÁN DADOS DE ALTA CON SU CORREO, SOLO ENTRARAN EN SISTEMA PC.- ADMINISTRADORES DE OTROS SERVIDORES DE COMPETENCIA SOLO PODRÁN ENTRAR CUANDO LA SALA SE ENCUENTRE EN ABIERTO.
ESTO ES TODO, RECUERDA, RESPETO Y BUENA RADIO.
El administrador: EA2CSB Aike 01 Atila Pedro

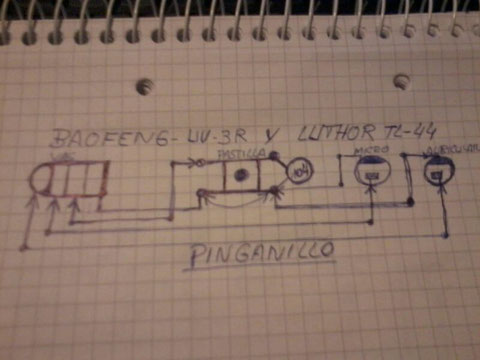

INTERFACES PARA WALKIES varios
------------------------------------------------------------------------------
PULSAR PARA AMPLIAR
ESQUEMA DE ALIMENTADOR CON ENTRADA DE 12V A 13,8V- Y SALIDA DE 5V
ALIMENTADOR DE ENTRADA 12V - SALIDA 5V
¿?
!
Si es por USB el puerto sera el que pone el CD que acompaña al Interface-Si es por cable no importa el puerto, lo demás rellenar como esta en esta Interface. si la conexión es a un equipo con VOX s
Cómo utilizar cliente FRN EN ESPAÑOL
Condiciones
La Free Radio Network proporciona una gama más amplia de móviles y de mano de usuarios de radio. Con el programa FRN cliente que es usted capaz de hacer una estación de puerta de enlace que une un móvil local / de mano canal de radio a la red. El programa tiene que ejecutarse en el modo de puerta de enlace 'para eso. Si no tienes la posibilidad de configurar su propia entrada y no hay ninguna puerta de enlace en su área, entonces usted puede usar este programa en modo "solo pc» para hablar con los usuarios en la red FRN. Este software es libre, pero hay algunas reglas para usar este software. Estas reglas están hechas para mantener el sistema tan divertido para usarlo.
Los siguientes puntos deben de ser observados:
- Utilice exclusivamente los equipos que de acuerdo con las normas de su país está permitido. Conexión de los equipos ya es legal, el buen funcionamiento queda bajo su propio
riesgo.
- Siempre utilice CTCSS o DCS (de preferencia CTCSS 20), esto impide que el ruido no deseado y las transmisiones desde el
bloqueo de la red.
- Si hay otra entrada en su área, utilice otro canal, incluso si está utilizando otra red o servidor.
- Si no ha conectado un transmisor-receptor para crear una puerta de entrada para el sistema de FRN, entonces usted tiene que ejecutar el programa en "sólo el modo PC. Pulse y mantenga
pulsado el botón "PTT" si desea hablar (Push To Talk), y la liberación en este botón para escuchar.
- No utilizar lenguaje abusivo y no bloquee la red. Si cogemos que se portan mal, tu cuenta será bloqueada.
En este manual se utiliza cuando la explicación esta hecho para los "sólo en el modo PC y para la explicación de que sólo es aplicable para la pasarela de configurar.
Gateway Transceptor
¿Qué tan bueno la puerta de enlace función depende del receptor utilizado. La siguiente lista de verificación le ayudará a encontrar un buen equipo.
- CTCSS: El transceptor debe tener CTCSS (o DCS) de lo contrario no podrán utilizarse para una puerta de enlace. Algunos modelos tienen una débil señal de CTCSS. Algunas marcas tienen
problemas para recibir señales CTCSS débil y la puerta de enlace no será escuchado por los propietarios de este modelo.
- Conexión para micrófono y auriculares: una conexión para micrófono externo y auriculares speakermike (/) auricular son necesarios para conectar el transceptor al sonido tarjeta de la
PC.
- fuente de alimentación externa: El dispositivo tiene que ser capaz de ejecutarse en una fuente de alimentación externa (adaptador). Transceptores PMR Muchos tienen una conexión para un
cargador de baterías. Algunos transmisores-receptores con una conexión para el cargador de transmitir con una buena fuente de alimentación externa, otros no lo hacen.
- Antena: La longitud ideal de la antena es de 16 cm de 17. La mayoría de las plataformas tienen una antena más corta. Cuanto más cerca de la longitud es de 16 a 17 cm mayor será la
plataforma recibe y transmite. Más grande receptores también tienen un rendimiento mejor que los más pequeños.
- VOX: Si usted no utiliza el puerto COM de claves, la plataforma también necesita un VOX a bordo.
- Configuración: Después de la fuente de alimentación externa se apaga y se enciende, la configuración como canal, CTCSS y el poder tiene que ser cambiado.
Pasos
Tome los siguientes pasos para configurar su estación de FRN:
PASO 1: Descargar
Descargar FRN cliente mas arriba.
PASO 2: Instalación de cliente de FRN
Instale este programa.
PASO 3: Los cables de audio / interfaz
Si utiliza el programa en PC Sólo modo, conectar un micrófono a la entrada de micrófono de la tarjeta de sonido.
Si desea configurar una puerta de enlace, que los cables de audio para conectar PMR altavoz / salida de auriculares a la entrada de línea en la tarjeta de sonido y para la conexión de la
tarjeta de sonido para PMR-Mira la entrada. ¡Echa un vistazo FRN para obtener más información sobre esta interfaz.
Usted no tiene que utilizar el puerto com, pero introducir la plataforma con el puerto com funciona mucho mejor. Si el puerto COM no se utiliza, ponga el PMR en modo VOX.

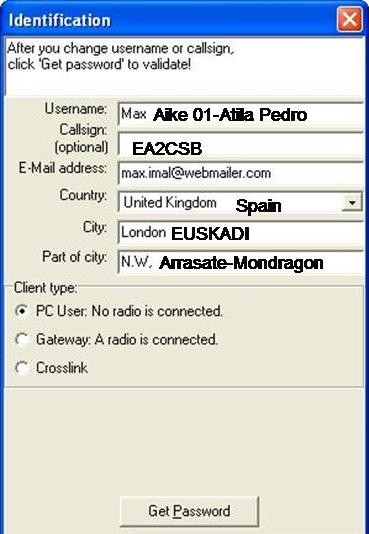

PASO 4: Crear una cuenta
Si se utiliza FRN cliente la primera vez, una cuenta tiene que ser hecho. Inicie el programa y haga clic en "Configuración -> Identificación". Una forma (de identificación) se demostrará
que tiene que ser llenado.
Username:Aike 01 Atila Pedro>Si no eres de Aike pones solo tu nombre.
Callsign:EA2CSB> o el que tengas de 27
E-Mail address: ea2csb@gmx.com-Pondras el tuyo
Coutry: Selecionar Pais
City:Ciudad- Arrasate-Mondragón- Tu localidad
Part of city:Zona de la Ciudad, Provincia o comunidad
"Sólo el modo PC", seleccione los usuarios de PC " .
Por una puerta de entrada seleccione '"Get Password"'. y "pulsar", En la parte superior se pondra en verde, eso sinifica que la solicitud de la contraseña fué correcta, en dos o tres minutos te mandaran la contraseña por el
correo que as puesto en el formulario.
Repito usted no sabe la contraseña, así que deje "contraseña en blanco por el momento. Ahora haga clic en 'Obtener
contraseña'.
"Get Password" Un correo electrónico será enviado a la dirección que habías rellenado en el formulario, encuentra en este correo su contraseña que se le dara. Rellena el "Password" contraseña, en el 'campo' y que haga clic en Aceptar. Usted siempre será capaz de cambiar el "Ajustes de identificación de 'Configuración -> Identificación". (Primero desconectar)
ATENCIÓN: Si usted está fuera de línea durante un par de meses, su cuenta podría ser borrado. En este caso no se puede conectar a cualquier servidor. Si basta con hacer clic en 'Obtener contraseña', su cuenta se hará de nuevo, y obtendrá una nueva contraseña. Después de rellenar la nueva contraseña, usted tendrá acceso a FRN nuevo.
En caso de que se carece de acceso al lugar, compruebe si está utilizando la versión más reciente de la FRN cliente y si el servidor que desea conectarse está on-line. Usted puede comprobar
que con "Ver -> System Explorer" y en este sitio web.
El Duplex, en
la Interface del programa, este tenerlo desatibado.

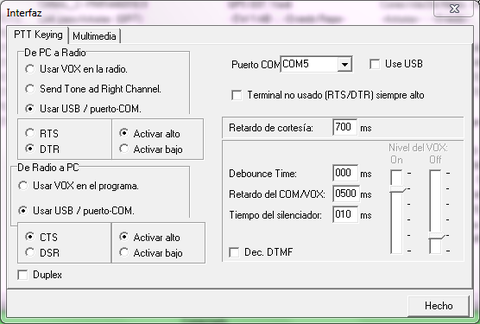

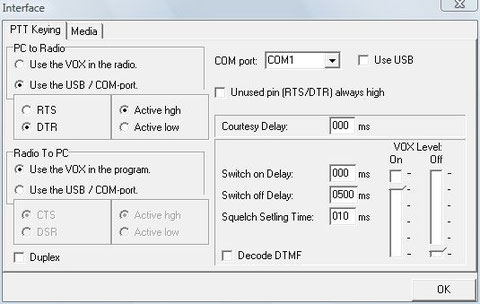

En la vista 'Interface' se define como el programa y la pasarela-PMR deben reaccionar entre sí. PC a Radio: Si el PMR no está impulsada por el puerto COM, seleccione 'Usar el VOX en la radio ". En ese caso, usted tiene que asegurarse de que el VOX en el PMR está encendido. Dependiendo de la PMR y la tarjeta de sonido del VOX en el PMR podía interrumpir las transmisiones en los momentos en silencio durante más de una. Un mejor método para conducir al equipo de perforación es a través del puerto COM Si usted tiene una interfaz de puerto de comunicaciones para la conducción de la PMR, después selecciona "Usar el puerto COM. En ese caso es necesario definir qué pines se utiliza, RTS / DTR. Active medios de que la RTS / DTR tiene un alto voltaje cuando el PMR tienen para transmitir y activa, los bajos que RTS / DTR es baja cuando el PMR tienen que transmitir. Radio Para PC: Estos ajustes son para la conducción de FRN por el PMR. Seleccione el puerto COM al que está conectado el puerto COM para la interfaz. El silenciamiento Tiempo de establecimiento es el momento en que el software no envía audio a Internet después de la PMR cambia de transmitir a recibir. En ese momento una breve señal proviene de la salida de altavoz PMR. Esto puede causar rebote del sistema. Ponga el asentamiento de silenciamiento de 1500 ms para empezar. Más tarde usted puede tratar de decretos este momento. El retardo de cortesía es el tiempo en milisegundos entre el final de un sobre en el canal local y el inicio de la roger-beep. Esta vez tiene que ser lo más breve posible, pero lo suficiente como para abrir el silenciador de portátiles utilizando la puerta de entrada. Después de que al efectuados los ajustes, este punto de vista se puede cerrar con 'Aceptar'.
PASO 6: Control de Registro

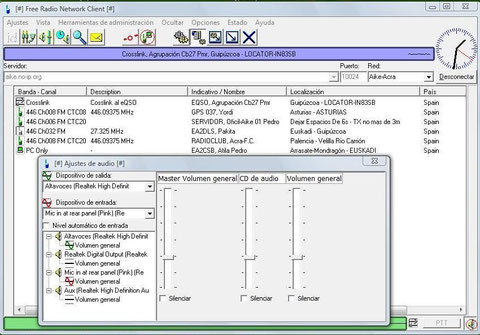

Haga la conexión con la prueba de red. Haga clic en "Configuración" - "Audio"> Ajustes. Elija el dispositivo de entrada y de salida que desea utilizar para la
FRN.
Seleccione el dispositivo de reproducción utilizados en la vista de árbol. Coloque marcas de graduación para silenciar el micrófono y la entrada de línea. Seleccione el dispositivo de
grabación utilizado en la vista de árbol.
sólo para PC Modalidad: Seleccione el micrófono como dispositivo de grabación. Mantenga presionado el botón PTT. Hable por el micrófono. La VU-metro a la izquierda tiene que moverse ahora.
Ajuste el micrófono, deslice la pista hacia arriba o hacia abajo. Los picos de la señal de estar a la altura justo por debajo del máximo.
para puertas de enlace: Seleccione la entrada de línea como dispositivo de grabación. Ajuste el volumen de la PMR no menor de 1 / 4 y no superior a 1 / 2 del máximo. Transmitir con una
segunda PMR. La VU-metro a la izquierda tiene que moverse ahora. Ajuste la entrada de línea, deslizando la pista hacia arriba o hacia abajo y al cambiar el volumen de la PMR puerta de enlace.
Los picos de la señal de estar a la altura justo por debajo del máximo.
PASO 7: El control de volumen
Haga la conexión con una red de otros clientes en línea. Seleccione el dispositivo de reproducción utilizados en la vista de árbol.
Para una puerta de entrada, el volumen tiene que ser ajustada de una modulación bueno, no suave, no muy fuerte. Use un segundo PMR para controlar la modulación. La modulación se puede ajustar
con el "volumen" y "barras deslizantes Onda.
EQUIPOS PARA CAZADORES->PULSAR EN LA FOTO DEL CAZADOR PARA VER MAS
YAESU VX 180 VHF . WALKIE TALKIE VHF ESPECIAL CAZADORES ASTURIAS, CANTABRIA, LEON, BURGOS, A CORUÑA, LUGO, OURONSE Y PONTEVEDRA HOMOLOGADO POR LA FEDERACION DE CAZADORS
FRECUENCIA CANAL
141.225.0 MHZ 01
141.262.5 MHZ 02
141.350.0 MHZ 03
141.362.5 MHZ 04
141.425.0 MHZ 05
151.575.0 MHZ 06
151.587.5 MHZ 07
151.600.0 MHZ 08
151.900.0 MHZ 09
151.912.5 MHZ 10 ó
¿Poco espacio?, ¿actividades en portable?, ¿quieres que tus antenas pasen desapercibidas?, ¿tienes que instalarlas en un balcón o ventana? No hay problema,Comet te lo ha puesto muy fácil con la nueva línea de dipolos UDC-UDE, con los quepuedes montar tu antena en tan solo unos minutos. Todo lo que vas a necesitar es un destornillador y una llave inglesa o unos alicates. Bueno, y tu radio, claro.
Todo gira en torno al balun UDM-1 que va unido a un elemento de soporte para que puedas dar el ángulo que deseas a cada brazo de los dipolos, ya sea para ponerlos en V, más o menos abierta, o en horizontal.
Sobre ese elemento se montan a rosca los radiantes, de tipo telescópico. Únicamente necesitas darles un poco más o menos de longitud en función de la posible ROE que tengas y ¡listo!, ya tienes tu antena montada.
Los dipolos Comet trabajan en bandas de 7, 21, 28 o 50 MHz, además de otro modelo que opera en 7 y 21 MHz. Sus tamaños son muy comedidos, por ejemplo, el de 50 MHz(en la foto, con los radiantes plegados) mide por brazo 1,280 metros y el de 7 MHz 2,020 metros.
Si tu problema es la falta de espacio o... los vecinos, aquí tienes una solución. Más información en Proyecto 4.
